Састав система

Комплетан систем може укључивати:

Расхладна јединица (САХ серија)
Ваздушни канал
Модул за контролу температуре
Сензор температуре
Излаз сигнала или алармни интерфејс
Дистрибуција струје и кабл
Монтажни носач и заптивна заптивка

Нису за сваки пројекат потребне све ставке. Конфигурација система зависи од количине ормара, распореда ормара, укупне производње топлоте и захтева за надзором.

Систем са једним{0}}орманом или више{1}}орманом

Користите следећу табелу да одредите тип система:

Стање	Тип система
Један орман, производња топлоте у оквиру једног јединичног капацитета	Систем једног{0}}ормана
Више ормара у истој просторији, укупна производња топлоте унутар једног јединичног капацитета	Систем више{0}}ормана са ваздушним каналом
Више ормарића удаљених један од другог	Дистрибуирани систем са једном јединицом по ормару
Производња топлоте у кабинету већа од 3200 В	Комбинујте више јединица или користите веће решење за хлађење

За системе са више{0}}ормана, размак између ормара и дужина ваздушних канала утичу на ефекат хлађења. Ако је размак између ормарића велики, дистрибуирана инсталација може бити прикладнија од дугачког ваздушног канала.

Размак између ормара и дужина ваздушног канала

Дужина ваздушног канала утиче на притисак ваздуха и капацитет хлађења на крају канала. Пре пројектовања канала, потврдите:

Удаљеност између ормара
Висинска разлика између ормара
Траса ваздушног канала и количина савијања
Положај излаза ваздуха на сваком ормарићу
Повратни ваздушни пут

Ако је ваздушни канал предугачак или има много кривина, проток ваздуха на другом крају може бити недовољан. У овом случају, повећајте попречни пресек канала-, смањите кривине или користите дистрибуирани систем.

Постављање сензора унутрашње температуре у ормару

Постављање температурног сензора утиче на тачност контроле температуре. Препоручене позиције:

Улаз за поврат ваздуха у кабинет
Излаз ваздуха из кабинета
Близу највеће компоненте производње топлоте
Горњи део ормана (подручје акумулације топлоте)

Не постављајте сензор близу излаза за ваздух, јер ће он очитати температуру хладног ваздуха уместо унутрашње температуре кућишта. Не постављајте сензор на површину извора топлоте.

Покретање{0}}система и пуштање у рад

Након инсталације, пустите систем у рад следећим редоследом:

Потврдите да су све јединице фиксиране и запечаћене
Уверите се да прикључци ваздушних канала немају цурење
Уверите се да је ожичење сензора температуре исправно
Подесите циљну унутрашњу температуру ормана
Покрените једну јединицу и посматрајте промену температуре
Покрените све јединице и забележите радну струју
Проверите аларм и излаз сигнала

Током пуштања у рад забележите следеће:

Унутрашња температура кабинета на сваком сензору
Радна струја јединице
Проток ваздуха на сваком излазу ваздуха из кабинета
Температура околине

Аларм и блокада

Модул за контролу температуре може се конфигурисати са излазом сигнала и алармним интерфејсима. Типични алармни услови:

Унутрашња температура ормана изнад подешене тачке
Ненормално ради струја јединице
Отказ температурног сензора
Квар напајања

За пројекте којима је потребно повезивање са постојећим ПЛЦ-ом или системом за надзор, потврдите тип интерфејса и комуникациони протокол приликом потврде наруџбе. Наруџбе серије могу се прилагодити.

План одржавања

Препоручени распоред одржавања:

Интервал	Ставка
Месечно	Очистите улазни филтер за ваздух или ребра, проверите температурни запис
квартално	Проверите радну струју јединице, проверите прикључак ваздушног канала
Сваких 6 месеци	Проверите тачност сензора температуре, проверите заптивну заптивку
Сваких 12 месеци	Проверите пуњење расхладног средства, проверите електричне везе

Чувајте резервне делове: филтер за ваздух, заптивну заптивку, сензор температуре, вентилатор.

Спецификације

Стандардна конфигурација (САХ серија, одабрани модели)

Параметар	Јединица	САХ600	САХ1000	САХ1500	САХ2000	САХ2500	САХ3200
Капацитет хлађења	W	600	1000	1500	2000	2500	3200
Опсег унутрашње температуре кабинета	степен	+25 до +38	+25 до +38	+25 до +38	+25 до +38	+25 до +38	+25 до +38
Опсег спољне температуре кабинета	степен	-5 до +55	-5 до +55	-5 до +55	-5 до +55	-5 до +55	-5 до +55
Задржавање притиска у систему	бар	26	26	26	26	26	26
Напајање	В/пх/Хз	220/1/50	220/1/50	220/1/50	220/1/50	220/1/50	220/1/50
Улазна снага	W	287	300	330	340	420	450
Унутрашњи проток ваздуха у кабинету	m³/h	120	120	150	150	230	230
Спољни проток ваздуха кабинета	m³/h	180	180	230	230	290	290
Расхладно средство	-	R22/R134A	Исто	Исто	Исто	Исто	Исто
Ниво заштите (интерни/спољни)	ИП	ИП54/ИП54	ИП54/ИП54	ИП54/ИП54	ИП54/ИП54	ИП54/ИП54	ИП55/ИП55

ФАК

П: Како се одлучити између централизованог система и дистрибуираног система?

О: Узмите у обзир количину ормара, размак између ормара, укупну производњу топлоте и руту ваздушних канала. Ако су ормари близу један другом и укупна производња топлоте је унутар једне јединице капацитета, може се користити централизовани систем са ваздушним каналом. Ако су ормари удаљени један од другог или сваки ормар има високу производњу топлоте, више је погодан дистрибуирани систем са једном јединицом по ормару.

П: Шта треба снимити током пуштања система у рад?

О: Забележите унутрашњу температуру кабинета на сваком сензору, струју јединице, проток ваздуха на сваком излазу ваздуха из кабинета и температуру околине. Упоредите снимљене податке са циљем пројектовања. Ако унутрашња температура ормана не може да достигне задату тачку, проверите стварање топлоте, цурење ваздушног канала, постављање сензора и капацитет јединице.

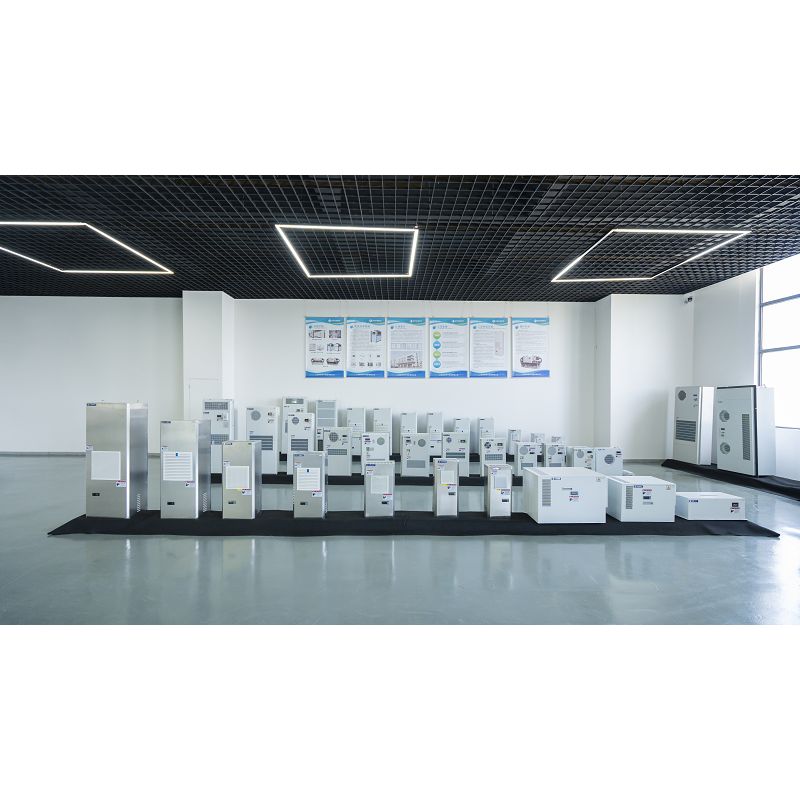

Систем за хлађење електричних ормана
